Système audio

Dans cet article rĂ©digĂ© par Dominique, vous trouverez les informations concernant la conception du système audio de la Wind, comme les Ă©lĂ©ments qui le composent et leurs rĂ©fĂ©rences, ainsi qu’un guide de dĂ©pose si vous souhaitez remplacer ces divers Ă©lĂ©ments.

⚠️ Le Renault Wind Club France ne saurait être tenu pour responsable des conséquences qui pourraient provenir d’une mauvaise interprétation des informations ou erreurs contenues dans ce tutoriel. ⚠️

Trois modèles d’autoradios ont Ă©tĂ© montĂ©s sur les Wind selon le niveau de finition et la pĂ©riode de fabrication.

  • RAD N1, sans Bluetooth ni USB, ni tweeters, mais une prise RCA sur la console, montĂ© sur la finition Dynamique, et surnommĂ© version « Fukushima »
  • RAD N2, avec Bluetooth, et USB sur la console
  • RAD 40A, avec Bluetooth et USB sur le poste, prise allume cigare sur la console, montĂ© vers mi-2012 sur les derniers modèles fabriquĂ©s.

Suite au Tsunami de 2011 au japon et au manque de pièces électroniques, un certain nombre de Wind, dont beaucoup de Gordini, ont été équipées avec le modèle basique RAD N1 de la finition Dynamique.

Principe du système Audio

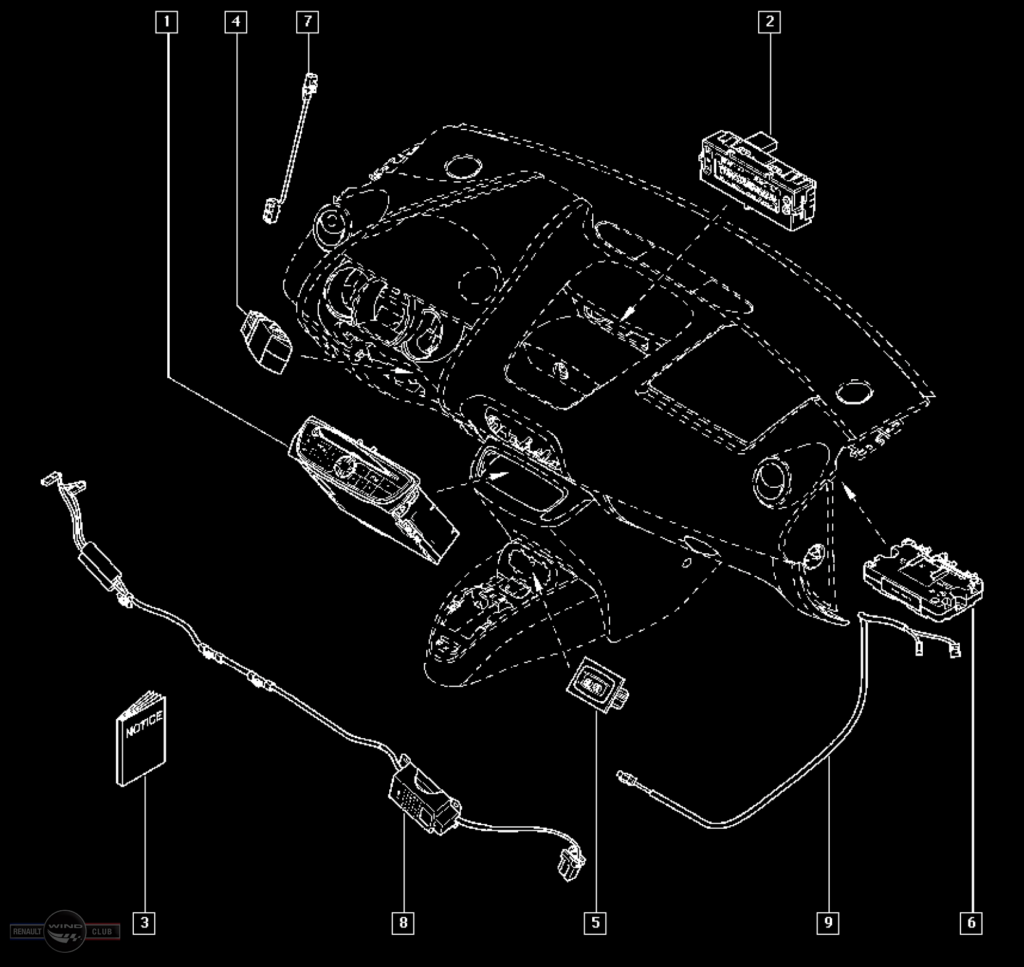

Éléments du système audio

1. Autoradios

4 références produites :

  • RAD N1 (sans Bluetooth) : 28 11 500 31R
  • RAD N2 : 28 11 550 85R
  • RAD N2 coloris carbone : 28 11 300 32 R
  • RAD 40A : 28 11 588 80R

28 11 500 31R sans Bluetooth : connectique fakra

28 11 550 85R : connectique fakra

28 11 500 32R : connectique fakra

28 11 588 80R

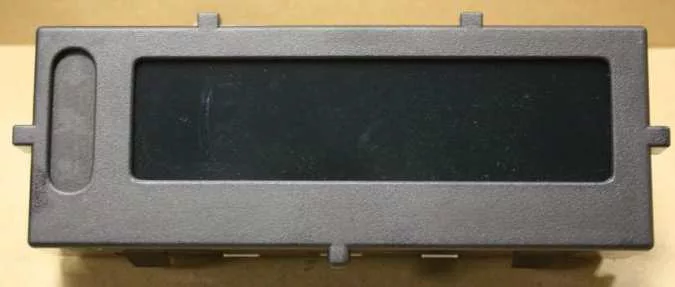

2. Afficheurs

Deux références produites :

  • RAD N1 : 28 03 481 39R. Les deux boutons servent au rĂ©glage de l’heure.
  • RAD N2 et RAD 40A : 28 03 410 78R. Le rĂ©glage de l’heure se fait dans les menus.
28 03 481 39R28 03 410 78R

3. Manuels

82 01 041 32182 01 059 581

4. Commandes au volant

  • RAD N1, RAD N2 : 82 00 009 040
  • RAD 40A : 82 01 255 323
82 00 009 04082 01 255 323

5. Connecteur sur console

Deux modèles produits :

  • RAD N1 : 28 02 300 05R. (Prises RCA)
  • RAD N2 : 28 02 332 93R. (Prise USB)
28 02 300 05R28 02 332 93R

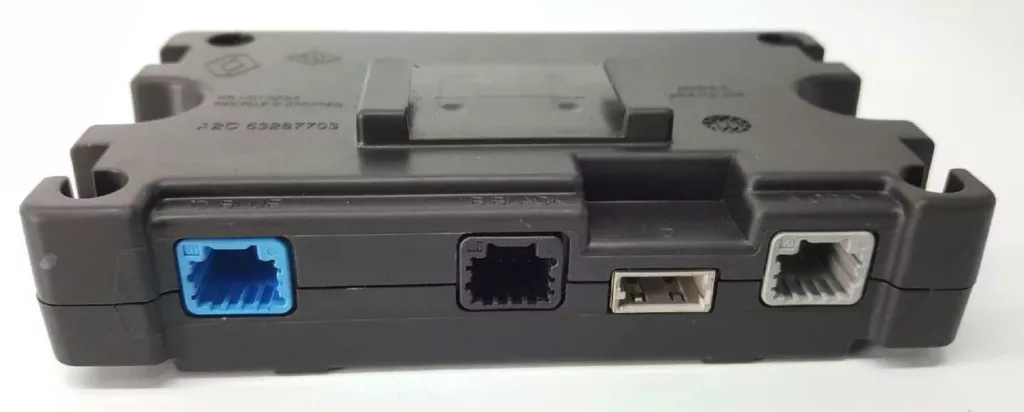

6. Unité centrale multimédia

RAD N2 uniquement : 28 02 460 43R. Nécessaire pour connecter l’USB sur la console.

A noter que l’alimentation du port USB, de faible puissance, ne permet pas la recharge des téléphones.

L’unité se trouve sous l’airbag passager. La fiche bleue et grise plate sert à la liaison avec le connecteur USB. Je n’ai pas la référence câble des autres de liaison.

Micro

RAD N2 : 28 31 216 78R. A compléter avec le câble de liaison 28 39 333 00R.

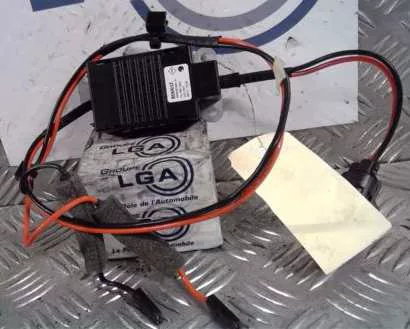

Filtre

CEM X33 : 28 36 387 89R

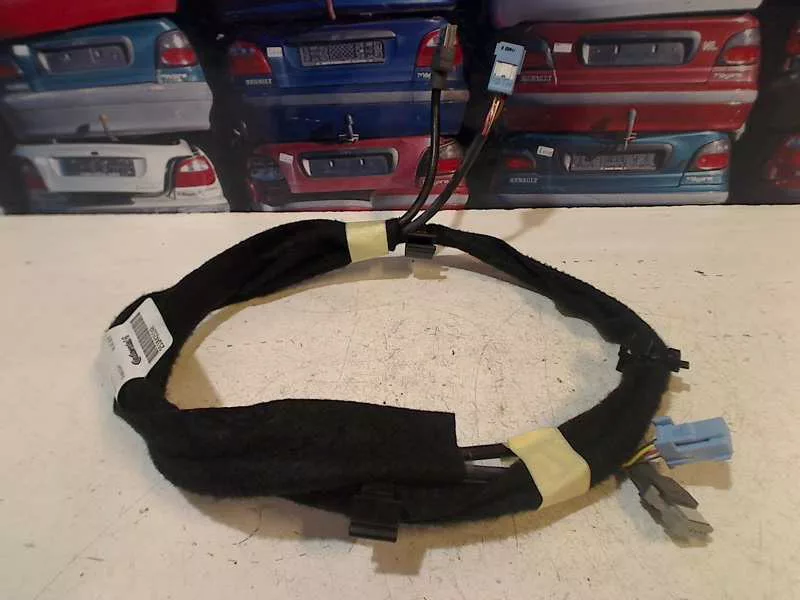

Câble prise accessoire

RAD N2 : 25 3A 425 24R. Du connecteur USB à l’unité centrale multimédia

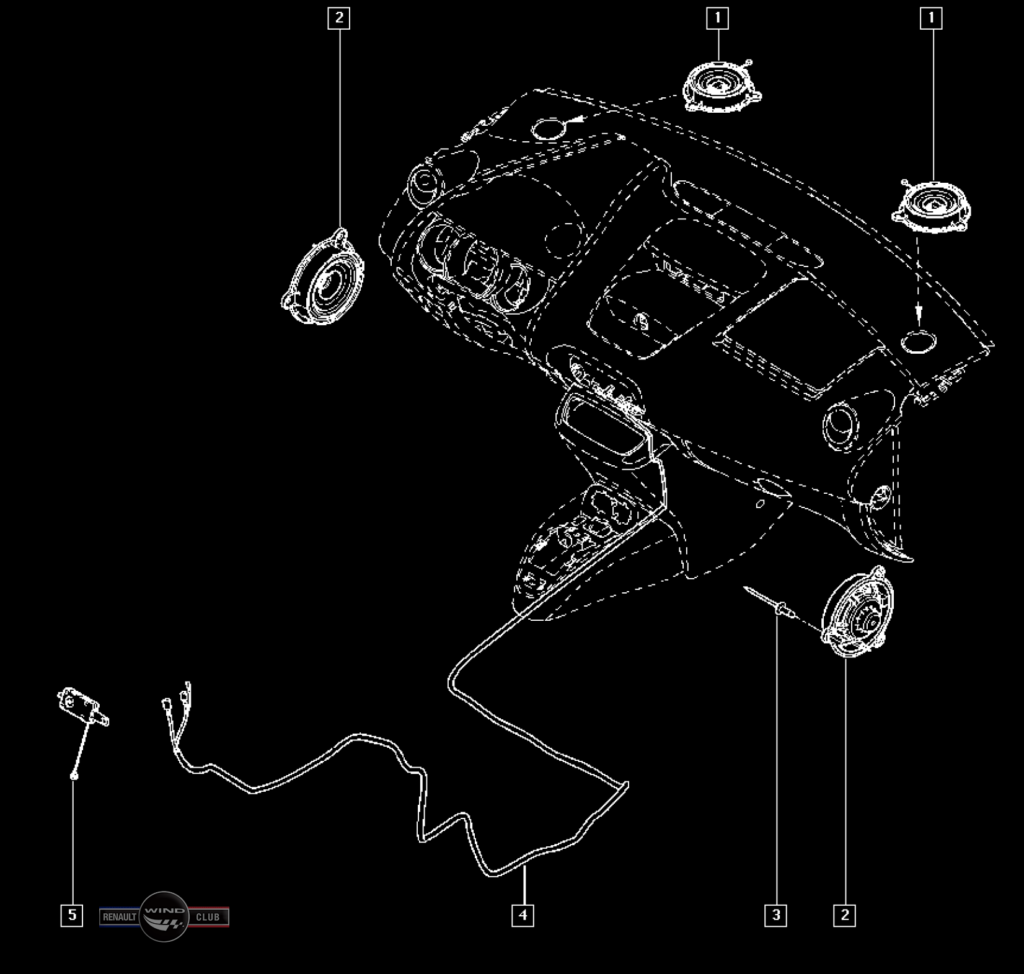

Haut-Parleurs et antenne

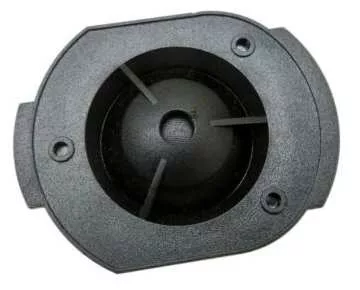

1. Tweeters

Ne sont pas installés d’origine sur les RAD N1.

28 14 800 07R.

2. Haut-parleur

  • RAD N1 : 28 14 473 84R
  • RAD N2 : 28 14 426 45R

Diamètre 13 cm, fixé par des rivets.

4. Câble vers antenne

28 24 354 67R

5. Ampli antenne

28 23 000 15R.

L’antenne est intégrée au réseau filaire de la vitre arrière (fils du bas), l’ampli est situé côté droit du véhicule, proche de la vitre.

DĂ©pose de la radio RAD N2

1- Étape de préparation à la dépose

  • Effectuer les opĂ©rations nĂ©cessaires (Voir Diagnostic – Remplacement des organes) (86A, Radio)
  • DĂ©clipper l’enjoliveur de l’autoradio ET (E33) E33 (57A, Accessoires intĂ©rieurs)

2- Étape de dépose

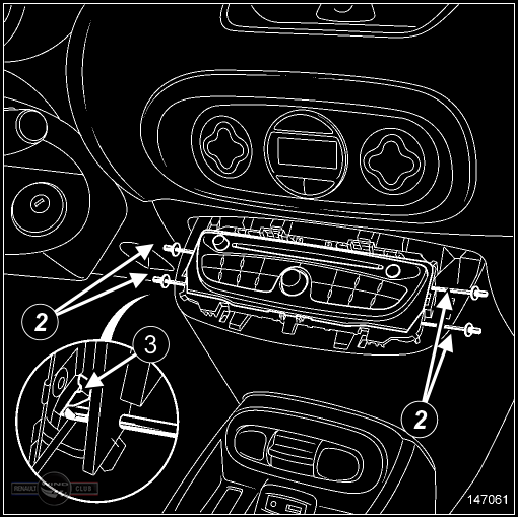

  • DĂ©poser l’autoradio Ă  l’aide de quatre rivets (2) diamètre 3mm en agissant sur les verrouillages (3).
  • RepĂ©rer le parcours des câblages derrière l’autoradio.
  • DĂ©brancher les connecteurs derrière l’autoradio.
  • RepĂ©rer le parcours du câble d’antenne derrière l’autoradio.
  • DĂ©brancher le câble d’antenne derrière l’autoradio.

Code couleur standard

Fils d’alimentation :

  • Constante 12V / MĂ©moire de veille : Jaune
  • Alimentation : Rouge
  • Éclairage radio : Orange avec bande blanche
  • Masse : noir

Haut-parleurs :

  • Haut-parleur avant droit (+) : Gris
  • Haut-parleur avant droit (-) : Gris avec bande noire
  • Haut-parleur avant gauche (+) : Blanc
  • Haut-parleur avant gauche (-) : Blanc avec bande noire
  • Haut-parleur arrière droit (+) : Violet
  • Haut-parleur arrière droit (-) : Violet avec bande noire
  • Haut-parleur arrière gauche (+) : Vert
  • Haut-parleur arrière gauche (-) : Vert avec bande noire

Pour ceux qui se sentent d’attaque au changement de radio, le forum est une vraie mine d’or.
